Toote ülevaade

TheUppuv kalasöödagraanulimasinmoodustab mehaanilise ekstrusiooni teel uppuvaid söödagraanuleid. Seda kasutatakse põhjatoiduliste veeliikide sööda töötlemiseks{1}}, kus on nõutav pelletite tihedus ja vee stabiilsus.

Tehnilised andmed

Kategooria	Parameeter	Standardväärtus / vahemik
Võimsus ja võimsus	Tootmisvõimsus	1.0 - 1.5 t/h (±5%)
	Peamine mootori võimsus	75 kW (±2%)
	Sööturi mootori võimsus	1,5 kW (±5%)
	Konditsioneeri mootori võimsus	3,0 kW (±2%)
Die & graanulite andmed	Die augu läbimõõt (graanuli suurus)	1.0 - 8.0 mm (±0,1)
	Die efektiivne laius	120 mm (±1,0)
	Surumissuhe (kõrge tihedus)	1:14 - 1:18 (±0.5)
Protsessi juhtimine	Peavõlli / kruvi kiirus	250 - 320 p/min (±10)
	Lõikuri kiirus (muutuv sagedus)	300 - 1200 p/min (±20)
	Ekstrusiooni-/konditsioneerimistemperatuur	85 - 105 kraad (±5)
	Auru töörõhk	0.2 - 0.4 MPa (±0,05)
	Auru tarbimine	50 - 80 kg/t sööda kohta (±10%)
Masina jõudlus ja struktuur	Üldmõõtmed (P × L × K)	2850 × 1650 × 2100 mm (±30)
	Netokaal	3200 kg (±50)
	Pelletite uppumiskiirus	100%
	Tärklise želatiniseerimise aste	80% või suurem
	Vee stabiilsus (lagunemisaeg puudub)	Suurem või võrdne 120 min

product-553-553

Tehnilised ja tehnilised eelised

Ajamisüsteem kasutab paralleelvõlliga käigukasti, et säilitada pöördemomendi stabiilsus nimikoormuse tingimustes.

Lõikuri koost on paigaldatud konsoolkonstruktsiooni, et seda reguleerida seiskamise või väikese{0}}koormusega töötamise ajal.

Tünni- ja kruvikomponente töödeldakse kulumiskindla -sulami töötlemisega (nitriidi ja kroomkattega).

VFD-süsteem koordineerib sööturi kiirust ja kruvi kiirust, et vähendada materjali kogunemist töö ajal.

product-808-1093

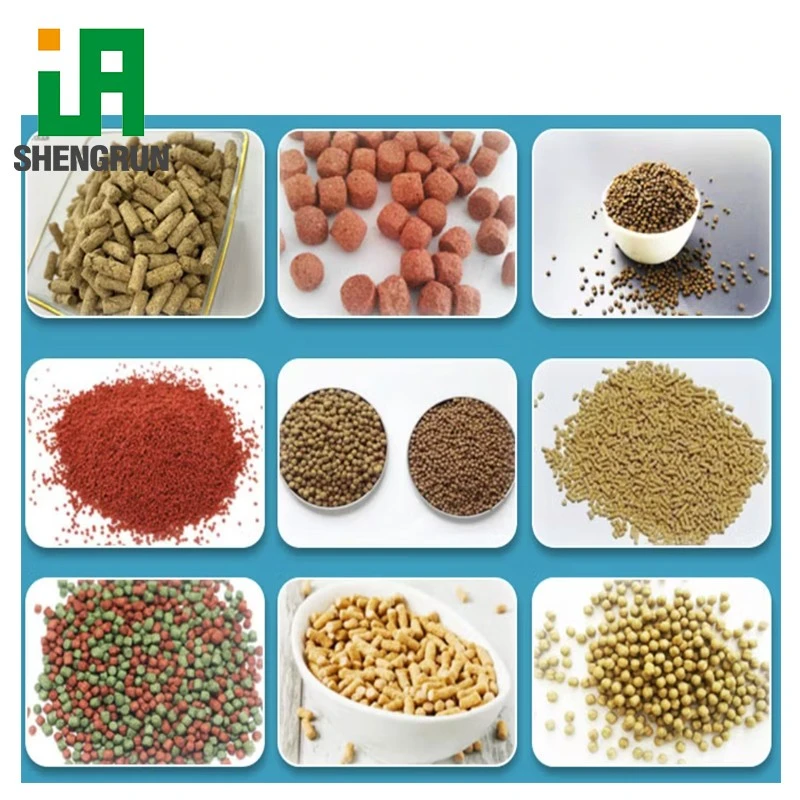

Uppuvad söödapreparaadid ja graanulite kvaliteet

Koostise ühilduvus
Kalajahu ja lipiidide{0}}rikkad koostised: stabiilne ekstrusioon ilma õli eraldamiseta
Maisi ja jämedateralised koostised: toetab tärklise želatiniseerumist konditsioneerimise ajal
Nisuklii- ja kiudainerikkad-materjalid: pidev töötlemine ilma sagedase stantsi ummistumiseta

Pelletite kvaliteet

Kvaliteedinäitaja	Tehniline fookus	Võtmemõõdik
Ühtsuse indeks	Mõõtmete dispersioon	±5%
Granuleerimise efektiivsus	Moodustamise kiirus	98% või suurem
Trahvide piiramine	Tolmu ja murdude kontroll	<1%
Lahustumiskindlus	Vee stabiilsus	Suurem või võrdne 120 min

Kvaliteedikontroll ja sertifikaadid

Tootmise ülevaatus
Ultraheli testimine, mida rakendatakse sepistatud teraskomponentidele sisemiste defektide tuvastamiseks

CNC-töötluse tolerants on kriitiliste osade puhul kontrollitud 0,02 mm piires

Rootori dünaamiline tasakaalustamine teostatakse enne kokkupanekut vibratsiooni vähendamiseks

Konditsioneeri sektsiooni hüdrostaatiline testimine 0,6 MPa juures tihenduse kontrollimiseks

72-tunnine tühikäigukatse, mis viidi läbi enne saatmist

Vastavus ja sertifikaadid

Sertifikaat / standard	Vastavuse ulatus
CE masinate direktiiv (2006/42/EÜ)	Masina ohutuskonstruktsioon, hädaseiskamisfunktsioon, tööohutuse kaitse
CE madalpinge direktiiv (2014/35/EL)	Juhtsüsteemi elektriohutus, isolatsioon ja juhtmestiku kaitse suure{0}}koormusega töötamiseks
ISO 9001:2015	Kvaliteedijuhtimissüsteem, tootmise jälgitavus, kontrollitud tootmisprotsess
Surveseadmete direktiiv (2014/68/EL)	Aurusüsteemi rõhuohutus, konstruktsiooni töökindlus töötingimustes

-Müügijärgne tugi ja varuosad

Kruvi kasutusiga:Ligikaudu 2000–3000 töötundi standardsete toitetingimuste korral

Kuluvad osad ja stantsplaadid tarnitakse standardse varuvarustusena

Tehniline kaugtugi on kasutusprobleemide korral saadaval 24 tunni jooksul

Tarne sisaldab kasutusjuhendit ja ingliskeelseid paigaldusviideteid

product-1501-669

KKK

K: Milliseid toitekonfiguratsioone toetatakse?

V: Standardkonfiguratsioonid toetavad 380 V–460 V, 50 Hz või 60 Hz kolmefaasilisi tööstuslikke toitesüsteeme.

K: Kui kaua matriitsi vahetamine aega võtab?

V: Tavaline asendusaeg on ligikaudu 45–60 minutit, sõltuvalt operaatori kogemusest.

K: Millist niiskustaset on vaja enne ekstrusiooni?

V: Enne söötmist on soovitatav konditsioneerimise niiskusesisaldus 12–18%.

K: Kas vundamendi joonised on esitatud?

V: Jah. Paigalduskoormuse ja vundamendi paigutuse joonised tarnitakse pärast tellimuse kinnitamist.

Mudel	TSE90	TSE95	TSE120	TSE140
Paigaldatud võimsus	160kw	180kw	245kw	290kw
Mahutavus	800-1200kg/h	1000-1500kg/h	2000-3000kg/h	3000-5000kg/h
Mõõtmed	40×2.0×3.5m	45×2.0×3.5m	60×3.0×3.5m	78×3.8×3.5m
